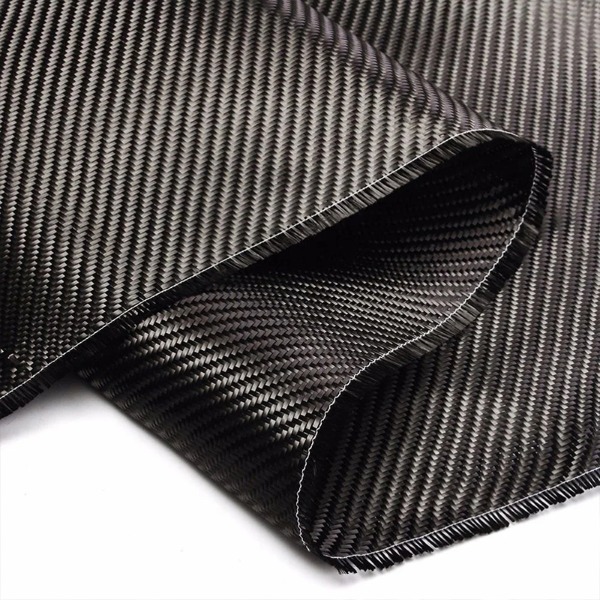

Auf der Suche nach Materialien, die die Masse reduzieren, ohne die mechanische Leistung zu beeinträchtigen, sind Ingenieure zunehmend von Metallen zu fortschrittlichen Verbundwerkstoffen übergegangen. Unter diesen, Kohlefasergewebe zeichnet sich als Primärverstärkung für leichte Strukturbauteile aus. Dieses aus durchgehenden Carbonfilamenten bestehende Gewebe bietet eine Kombination aus geringer Dichte, hoher Zugfestigkeit und außergewöhnlicher Steifigkeit. Wenn es in eine Polymermatrix eingebettet wird, wird es zum Rückgrat von Komponenten, die in der Luft- und Raumfahrt, im Automobilbau, bei Sportgeräten und im Bauwesen eingesetzt werden.
Um zu verstehen, warum Kohlefasergewebe so effektiv ist, müssen seine grundlegenden Eigenschaften untersucht werden, wie es im Vergleich zu herkömmlichen Materialien abschneidet und wie seine Architektur an bestimmte Belastungsbedingungen angepasst werden kann.
Die strukturelle Logik hinter Kohlefasergewebe
Strukturbauteile müssen Biegungen, Torsionen, Spannungen und Kompressionen bei minimaler Durchbiegung standhalten. Gewichtsreduzierung erhöht die Effizienz: weniger Trägheit, geringerer Kraftstoffverbrauch und einfachere Handhabung. Kohlefasergewebe erreicht dies durch drei Haupteigenschaften:
- Hohe spezifische Steifigkeit – Die Steifigkeit pro Dichteeinheit ist um ein Vielfaches höher als bei Stahl oder Aluminium.
- Maßgeschneiderte Anisotropie – Durch die Auswahl von Webmustern und Lagenstapelfolgen können Festigkeit und Steifigkeit entlang der Lastpfade ausgerichtet werden.
- Fehlertoleranz – Das Tuch verteilt lokale Risse auf mehrere Fasern und verhindert so ein plötzliches Versagen.
Im Gegensatz zu unidirektionalem Klebeband, das für Steifigkeit in eine Richtung sorgt, bietet Kohlefasergewebe ausgewogene Eigenschaften in der Gewebeebene. Dadurch eignet es sich besonders für dünnwandige Strukturschalen, Sandwichpaneelhäute und Bauteile mit komplexen Krümmungen, bei denen Lasten aus mehreren Richtungen einwirken.
Vergleichende Materialeigenschaften
Um die Vorteile von Kohlefasergewebe zu erkennen, ist ein direkter Vergleich mit herkömmlichen Strukturmaterialien hilfreich. Die folgende Tabelle fasst normalisierte mechanische Indikatoren zusammen. Beachten Sie, dass die genauen Werte je nach Fasertyp, Webarchitektur und Harzsystem variieren, die relativen Positionen jedoch konsistent bleiben.
| Material | Dichte (g/cm³) | Zugfestigkeit (relativ zu Stahl) | Verhältnis von Steifigkeit zu Gewicht (relativ) | Ermüdungsbeständigkeit |
|---|---|---|---|---|
| Weicher Stahl | 7.85 | 1,0 (Grundlinie) | 1.0 | Mäßig |
| Aluminium 6061 | 2.70 | 0.35 | 3.0 | Mäßig |
| Kohlefaser-Gewebeverbundwerkstoff | 1,55–1,60 | 1,8–2,5 | 8–10 | Ausgezeichnet |
| Glasfaser-Gewebeverbundstoff | 1,90–2,00 | 0,7–1,0 | 2,5–3,5 | Gut |
Wie gezeigt, bietet Kohlefasergewebe ein etwa 8- bis 10-mal höheres Steifigkeits-Gewichts-Verhältnis als Stahl. In der Praxis kann ein Strukturträger aus Kohlefasergewebe 70–80 % weniger wiegen als ein Stahlträger mit gleicher Biegesteifigkeit. Darüber hinaus übersteigt seine Ermüdungsfestigkeit unter zyklischer Belastung die von Metallen bei weitem, was für bewegliche Strukturen wie Roboterarme, Flugzeugsteuerflächen oder Fahrradrahmen von entscheidender Bedeutung ist.
Architektonische Vielseitigkeit: Gewebe und Formen
Eines der stärksten Argumente für die Verwendung von Kohlefasergewebe ist die große Auswahl an verfügbaren Webmustern. Jedes Muster beeinflusst Drapierbarkeit, Harzfluss und mechanische Isotropie.
| Webart | Drapierbarkeit | Typischer Anwendungsfall |
|---|---|---|
| Leinwandbindung | Niedrig bis mittel | Flache Platten, dünne Laminate mit guter Stabilität |
| Köperbindung (2/2) | Mittel bis hoch | Gebogene Bauteile, Karosserieteile |
| Geschirr satiniert (4HS, 8HS) | Sehr hoch | Komplexe Teile mit doppelter Krümmung, Verkleidungen für die Luft- und Raumfahrt |
| Unidirektionaler Stoff | Niedrig (nur eine flexible Richtung) | Holmkappen, Träger mit hoher Steifigkeit |
Für leichte Strukturbauteile werden oft Köper- und Satingewebe bevorzugt, da sie sich leicht an Formen anpassen lassen, ohne Falten zu bilden. Dies sorgt für einen gleichmäßigen Faservolumenanteil und minimiert die Hohlraumbildung. Darüber hinaus verringert die inhärente Kräuselung (Welligkeit) des gewebten Stoffes die Druckfestigkeit im Vergleich zu unidirektionalem Klebeband geringfügig, verbessert jedoch die Toleranz gegenüber Stößen und die Handhabung beim Auflegen erheblich.
Lastfalloptimierung mit Kohlefasergewebe
Designer entscheiden sich nicht nur wegen der Gewichtseinsparung, sondern auch wegen der Richtungseffizienz für Kohlefasergewebe. Zum Beispiel:
- Biegedominierte Strukturen (z. B. Drohnenarme, Prothesen): Platzieren Sie Stofflagen mit Fasern, die bei 0° und ±45° ausgerichtet sind, um Längssteifigkeit und Scherfestigkeit auszugleichen.
- Torsionsbelastete Wellen (z. B. Antriebswellen, Rotorblätter): Verwenden Sie ±45°-Schräggewebe oder kombinierte Ring- und Spirallagen.
- Schlaganfällige Platten (z. B. Rennwagenböden, Schutzhüllen): Satingewebe mit dünnen Zwischenlagen aus thermoplastischen, gehärteten Schichten schichten.
Da Kohlefasergewebe in den Klassen mit mittlerem Modul, hohem Modul und Standardmodul erhältlich ist, kann die Steifigkeit fein abgestimmt werden, ohne dass die Geometrie geändert werden muss. Dieser modulare Ansatz vermeidet Over-Engineering und reduziert Materialverschwendung.
Fertigungskompatibilität
Ein weiterer Grund dafür, dass Kohlefasergewebe bei Leichtbau-Strukturbauteilen dominiert, ist ihre Kompatibilität mit etablierten Herstellungsprozessen. Zu den wichtigsten Methoden gehören:
- Prepreg-Layup-Aushärtung im Autoklaven – Höchste Qualität für die Luft- und Raumfahrt. Das Tuch ist mit Harz vorimprägniert und ermöglicht so eine präzise Faserausrichtung.
- Nass-Layup / Hand-Layup – Geeignet für große Einzelteile wie Rotorblätter von Windkraftanlagen oder kundenspezifische Automobilteile.
- Harztransferformen (RTM) – Tuch wird trocken in eine geschlossene Form gelegt, dann wird Harz eingespritzt. Hervorragend geeignet für die Produktion mittlerer Stückzahlen mit guter Oberflächengüte.
- Vakuumunterstützte Infusion – Ideal für große Verbundplatten; Das Tuch fungiert als Fließmedium und sorgt für eine gleichmäßige Harzverteilung.
Jede Methode nutzt die Fähigkeit des Gewebes, eine gleichmäßige Dicke beizubehalten, dem Waschen der Fasern (Bewegung während der Harzinjektion) zu widerstehen und vorhersehbare mechanische Eigenschaften bereitzustellen. Im Vergleich zu matten Glasfasern oder gehackten Kohlefasern bietet gewebtes Kohlefasergewebe eine höhere Designsicherheit.
Wirtschaftliche und lebenszyklusbezogene Überlegungen
Während Kohlefasergewebe höhere Rohstoffkosten verursacht als Metalle oder Glasfasern, ist sein Lebenszykluswert für leichte Strukturkomponenten oft höher. Reduzierte Masse führt zu geringerem Energieverbrauch bei bewegten Anwendungen. Bei statischen Strukturen wie Brücken oder Roboterportalen ermöglichen leichtere Komponenten kleinere Stützrahmen und günstigere Fundamente.
Darüber hinaus ist die Reparatur beschädigter Kohlefasergewebelaminate durch Patch-Klebung oder Harzinjektion möglich, wodurch die Lebensdauer verlängert wird. Recyclingtechnologien (Pyrolyse, Solvolyse) sind ausgereift und ermöglichen die Rückgewinnung sauberer Kohlefaserstoffe aus ausgedienten Komponenten für den Einsatz in unkritischen Anwendungen. Dieses zirkuläre Potenzial stärkt die Position des Materials in auf Nachhaltigkeit ausgerichteten Branchen.
Einschränkungen und Designvorkehrungen
Kein Material ist perfekt. Ingenieure müssen bestimmte Einschränkungen von Kohlefasergewebe berücksichtigen:
- Spröder Versagensmodus – Im Gegensatz zum Nachgeben von Metall kann der Bruch von Verbundwerkstoffen plötzlich erfolgen. Design erfordert Sicherheitsfaktoren und Redundanz.
- Galvanische Korrosion – Direkter Kontakt mit Aluminium oder Stahl in feuchter Umgebung führt zu galvanischer Korrosion. Elektrische Isolationsschichten sind zwingend erforderlich.
- Wärmeleitfähigkeit – Kohlenstofffasern sind elektrisch und thermisch leitfähig, was in elektronischen oder kryogenen Anwendungen möglicherweise eine Isolierung erfordert.
- Lagennahtversiegelung – Rohe Stoffkanten können ausfransen; Zugeschnittene Laminate müssen versiegelt werden, um das Eindringen von Feuchtigkeit zu verhindern.
Wenn diese Faktoren richtig berücksichtigt werden, bleibt Kohlefasergewebe eine beispiellose Wahl für leichte Strukturkomponenten.
Fazit
Kohlefasergewebe bietet ein einzigartiges Angebot für leichte Strukturkomponenten: hervorragende Steifigkeit pro Gewicht, gestaltbare Anisotropie, mehrere Webarchitekturen und Kompatibilität mit Standard-Verbundprozessen. Während Anschaffungskosten und sprödes Versagen eine sorgfältige Konstruktion erfordern, sind die Vorteile in Bezug auf Massenreduzierung, Ermüdungslebensdauer und Anpassbarkeit bei herkömmlichen Metallen oder Glasfasergeweben unübertroffen.
FAQ
F1: Kann Kohlefasergewebe für tragende Strukturteile ohne Metallverstärkung verwendet werden?
Ja. Viele tragende Komponenten wie Flugzeugbodenträger, Rennwagen-Monocoques und Roboterarme bestehen vollständig aus Kohlefaser-Gewebeverbundwerkstoffen. Das richtige Lagendesign und die richtige Dicke werden ausgewählt, um den erwarteten Belastungen ohne Metalleinlagen standzuhalten. An Schraubverbindungen werden manchmal Metallbeschläge angebracht, um Lagerspannungskonzentrationen zu reduzieren.
F2: Ist Kohlefasergewebe steifer als Aluminium oder Stahl?
In absoluten Zahlen ist Kohlenstofffasergewebe mit Standardmodul (Steifigkeit ~70 GPa) weniger steif als Stahl (~200 GPa), aber steifer als Aluminium (~69 GPa). Aufgrund seiner geringen Dichte (1,6 vs. 2,7 g/cm³ bei Aluminium) ist seine spezifische Steifigkeit (Steifigkeit/Dichte) jedoch etwa dreimal höher als bei Aluminium und achtmal höher als bei Stahl. Bei gewichtskritischen Designs wird Kohlefasergewebe dadurch effektiv „steifer pro Kilogramm“.
F3: Benötigt Kohlefaserstoff spezielle Werkzeuge zum Schneiden und Bohren?
Ja. Standardwerkzeuge aus Stahl nutzen sich schnell ab. Für trockenes Gewebe empfehlen sich Keramik- oder Hartmetallscheren. Bei ausgehärteten Laminaten sind diamantbeschichtete Bohrer und Fräser erforderlich, um eine Delaminierung zu verhindern. Eine Vakuumabsaugung wird empfohlen, da Kohlenstoffstaub elektrisch leitfähig ist und die Elektronik beschädigen kann.
F4: Wie verhält sich Kohlefaserstoff bei hohen Temperaturen?
Die Faser selbst behält ihre Festigkeit über 1000 °C in einer inerten Atmosphäre, aber die Polymermatrix (typischerweise Epoxidharz) begrenzt die Betriebstemperatur für Standardharze auf 80–180 °C. Hochtemperaturharze (Bismaleimid, Polyimid) erweitern den Bereich auf 230–300 °C. Für Anwendungen über 300 °C können Kohlefasergewebe mit Keramikmatrizen (CMC-Verbundwerkstoffe) verwendet werden.
F5: Kann Kohlefasergewebe sicher mit Metallstrukturbauteilen verbunden werden?
Ja, aber mit Vorsichtsmaßnahmen. Um galvanische Korrosion zu verhindern, wird häufig eine Schicht aus isolierendem Glasfasergewebe zwischen Kohlefasergewebe und Metall gelegt. Die Klebeverbindung mit strukturellem Epoxidharz ist stärker als die mechanische Befestigung von Verbundwerkstoff-Metall-Verbindungen, vorausgesetzt, die Metalloberfläche ist ordnungsgemäß vorbereitet (Sandstrahlen, Silan-Kupplungsmittel).
